造品科技具有清洗原油储罐系列、成品油储罐系列、加油站地埋储罐系列的能力;清洗储罐的容积范围为30m3 to 100000m3 。多年来,公司已经与中石油、中石化等系统的近50家地区公司开展业务,为其清洗各类储罐100余座。机械沥清罐设备自行研究设计制造,均获得国家专利。

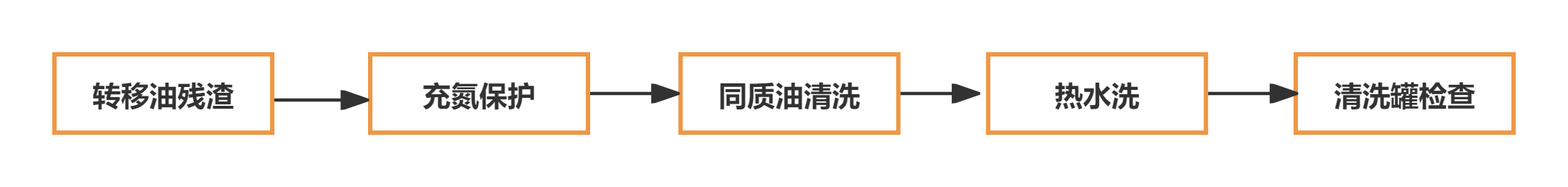

1、工艺流程

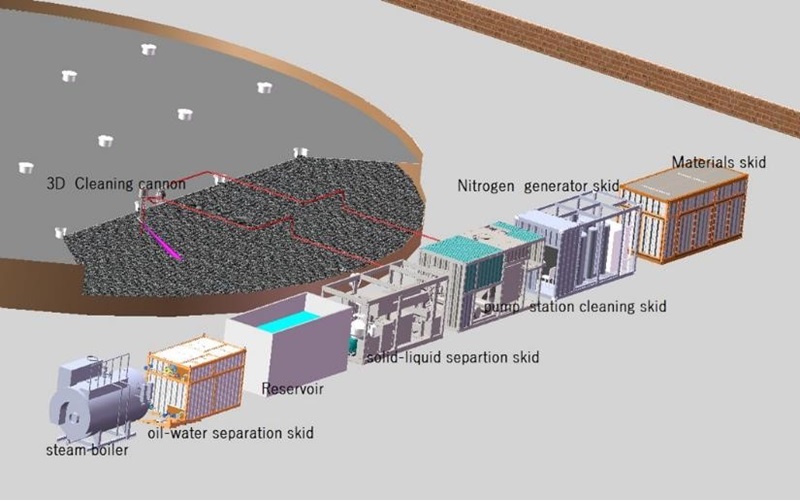

2、OWS 3D 图
3、油泥分离
造品科技拥有行业内最先进的油泥分离技术,主要由搅拌均质撬和离心分离撬组成,参数:
3.1 搅拌撬

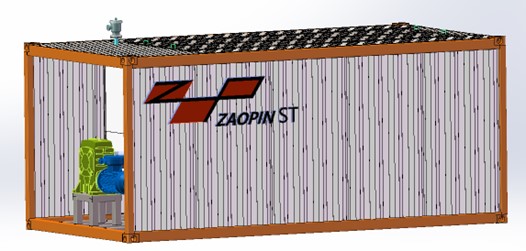

(1)三维图
(2)设备参数:
序号 | 名称 | 型号 | 规格 | 数量 |
1 | 蒸汽盘管 | ZAOPIN ST |
|
1 套/台 |
2 | 搅拌轴 | ZAOPIN ST |
|
1 套/台 |
3 | 防爆操作控制箱 | BXK |
|
1 个/台 |
4 | 防爆电机 | YB3-160M-4-15KW | 15KW |
1 个/台 |
5 | 水箱 | 有效容积 15 M3 |
|
1 个/台 |
6 | 变频器 | 15 KW |
|
1 个/台 |
7 | 温度表 | 0-200 C° |
|
1 个/台 |
8 | 减速器 | WPDA250 | 1:30 | 1 个/台 |
3.2 油泥分离撬

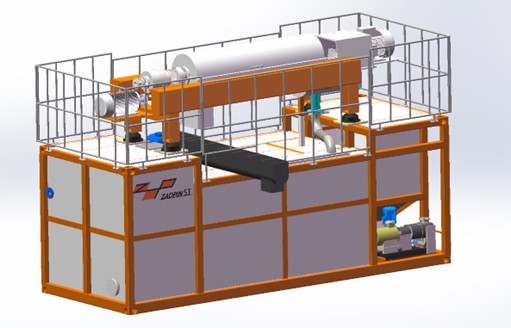

(1)设备三维图:
(2)设备参数表:
序号 |
名称 |
型号 |
规格 |
数量 |
1 |
离心机 |
750# |
120-37kw |
1 个/台 |
2 |
主电机 |
YB3-250M-4 |
120KW |
1 个/台 |
3 | 副电机 |
YB3-180M-2 |
37KW |
1 个/台 |
4 |
变频器 |
|
|
1 个/台 |
5 |
防爆综合配电柜 |
BSG-T/XXL |
|
1 个/台 |
6 | 防爆照明(动力)配电箱 |
BXM(D)-T |
|
1 个/台 |
7 | 输送绞龙 |
U300-总厂 6000 |
3KW |
1 个/台 |
4、罐顶枪参数介绍

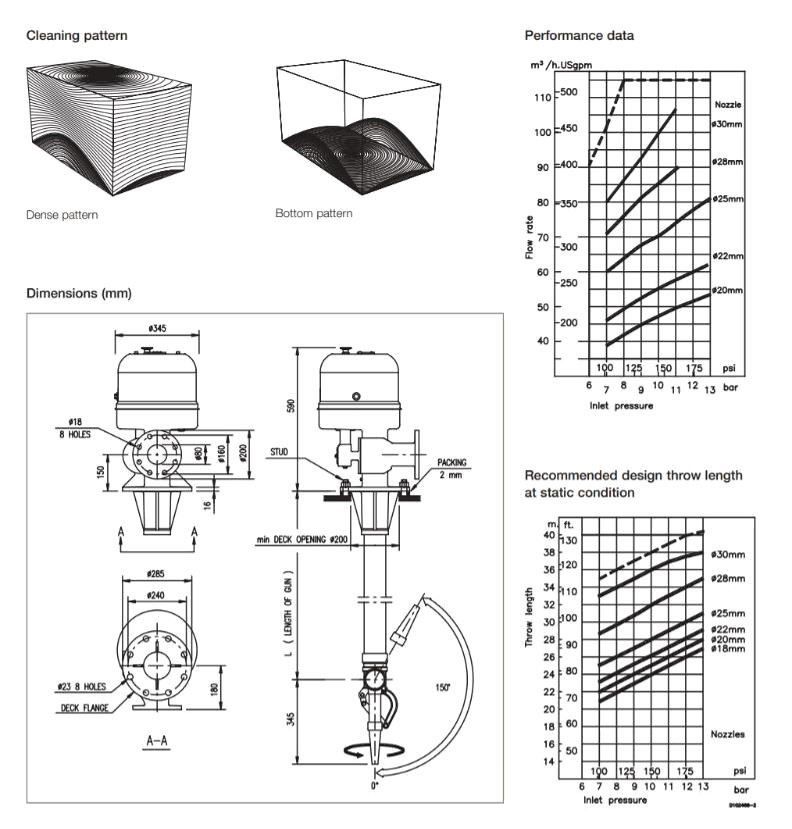

4.1 Toftejorg 270英尺 Mark I 清洁枪
Toftejorg 270英尺 Mark I 清洁枪是一种完全可编程的涡轮驱动单喷嘴油罐清洗器械。在所有品牌和制造商中,Toftejorg 270英尺 清洁枪是最畅销的原油油轮和散货船单喷嘴油箱清洗器械。
4.2 配件
• 符合 JIS 和 ANSI 标准的嵌入式法兰;
• 定制尺寸的甲板法兰;
•
分体式延伸管;
•
用于所有货物控制系统的连接传感器;
•
用于所有货物控制系统的连接传感器;
•
垫片和密封件;
•
法兰中的过滤器;
• 喷嘴转角 170°
4.3 规定
该设备完全符合国际海事组织的规定和船级社的要求

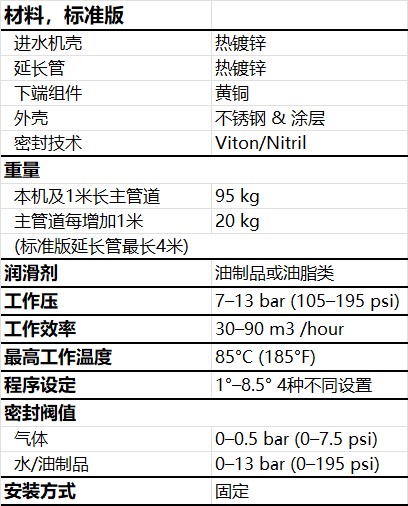

4.4 参数

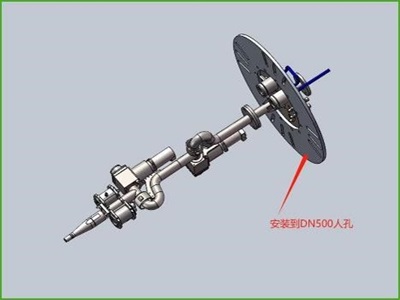

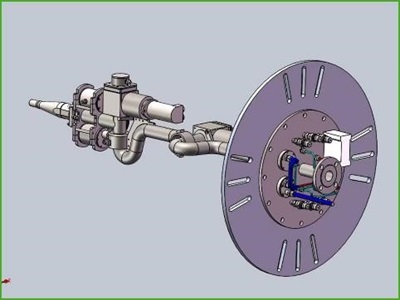

5、侧壁(人孔)清洗炮
技术资料:
(1) 清洗炮按照ATEX 94/9/EG防爆设计;
(2) 高压系统按照TRBF20(2002),TRBS2152 之1,2(2006)和设计;
(3) 单个喷枪适用于直径35米至≤40米原油储罐;
(4) ZAOPIN ST公司压力喷射枪系统,通过自动化的工艺过程使用现代化的喷射枪替代以前的高风险和高体力和精神强度的人工清洗方式;
(5) 单个喷射枪是由一个喷嘴,1个摄像头和1个光源组成的单元,它从外侧装在油罐的清洗孔(人孔)上,喷射枪可以水平和垂直180°旋转;
(6) 油罐内部由监控和报警系统连续监控,它可探测氧气,可燃性气体,硫化氢和一氧化碳;
(7) 旋转驱动采用液压传动,高稳定性。

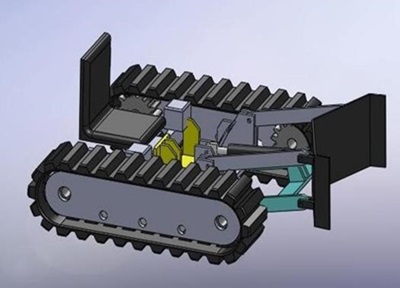

6、清洗小车
针对特别难清理的泥渣,在罐内安装清洗小车,可进行有人作业/无人作业。
液压驱动,履带式轮毂(碳钢),抓地平稳。结构件为不锈钢。
(1)操作
可人工手动操作,可通过人工实时监控,进行无人操作;
(2)通过操作人员手杆或计算机手柄,
可对清污小车前进,后退,左转,右转等动作,
也可操作附加执行机构(3)附加执行机构
a. 高压喷嘴 b. 清污推铲 c. 前平面喷水清扫
(4)参数表:
a. 高压喷嘴 最大压力5MPA
b. 清污推铲 垂直移动300mm
c. 前平面喷水清扫 喷扫横距 1400mm
d. 长1600mm,宽1200mm,高800mm
(任何部件均可顺利出入人孔,整套清洗小车安装时间2小时)
